Regulador
de luz para bombillas
y
lámparas fluorescentes 1000 VA.
Funcionamiento
Regulador
de luz con pulsador/conmutador para bombillas y lámparas fluorescentes. Para
conmutar y
regular
la intensidad de luz de lámparas fluorescentes con bobina de reactancia
inductiva (se precisa
transformador
de filamento) y bombillas universales de 230 V.
Las
órdenes de conmutación y de regulación se dan por el botón de mando.
Conexión/desconexión:
pulsar el botón de mando
Regular
la intensidad de luz: girar el botón de mando
Indicaciones de peligro
¡Atención! La instalación y el montaje de aparatos eléctricos
solamente debe efectuarlo
personal especializado y formado en materia eléctrica.
Pueden
producirse incendios u otros peligros en caso de no seguir las instrucciones de
instalación.

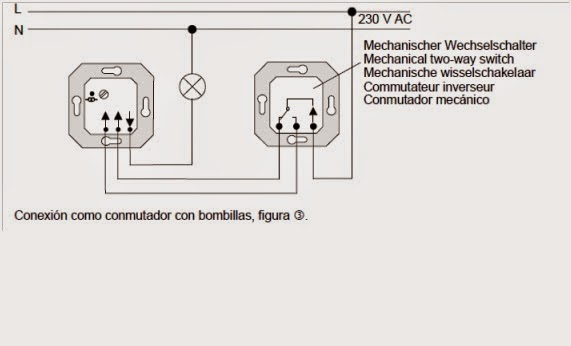

Instrucciones de instalación
Potencia
de conexión máx. 1000 VA con lámparas fluorescentes o 1000 W con bombillas
universales.
Será
precisa una carga mínima de 25 W, de no ser así puede oscilar la intensidad de
luz de las
lámparas
conectadas.
Según
sea el modo de montaje, la potencia de conexión máxima debe reducirse:
-10%
por cada 5 °C de exceso de la temperatura ambiente de 25 °C
-15%
para montaje en paredes de madera, de tableros de yeso o paredes huecas
-20%
para instalación en combinaciones múltiples.
Si el dispositivo no
funciona, comprobar primero el fusible. Usar solamente fusibles originales.
1.
Potenciómetro para regular la intensidad de luz básica
2. Carga
de base (bombilla de por lo menos 25 W)
3.
Bobina de reactancia
4.
Transformador de filamento
5.
Lámpara fluorescente (se suprime el arrancador)
6.
Ayuda de encendido (poner a tierra en caso necesario)
7.
Clips para poner a tierra la ayuda de encendido
8.
Condensador de compensación
9.
Conexión del transformador de filamento
Ajuste de la intensidad de luz básica
Girar
el botón de mando y el potenciómetro de ajuste hasta el tope derecho. Conectar
el regulador de
luz
pulsando el botón de mando (intensidad de luz máxima). Girar el botón de mando
hasta el tope
izquierdo
(intensidad de luz mínima) y girar cuidadosamente hacia la izquierda el
potenciómetro de
ajuste
hasta que se haya alcanzado la intensidad de luz básica deseada sin
oscilaciones de la
intensidad
de luz.
Los impulsos de telemando de las compañías eléctricas pueden
causar una breve oscilación
de la intensidad de la luz.
1.
Potenciómetro para regular la intensidad de luz básica
2. Carga
de base (bombilla de por lo menos 25 W)
3.
Bobina de reactancia
4.
Transformador de filamento
5.
Lámpara fluorescente (se suprime el arrancador)
6.
Ayuda de encendido (poner a tierra en caso necesario)
7.
Clips para poner a tierra la ayuda de encendido
8.
Condensador de compensación
9.
Conexión del transformador de filamento
Ajuste de la intensidad de luz básica
Girar
el botón de mando y el potenciómetro de ajuste hasta el tope derecho. Conectar
el regulador de
luz
pulsando el botón de mando (intensidad de luz máxima). Girar el botón de mando
hasta el tope
izquierdo
(intensidad de luz mínima) y girar cuidadosamente hacia la izquierda el
potenciómetro de
ajuste
hasta que se haya alcanzado la intensidad de luz básica deseada sin
oscilaciones de la
intensidad
de luz.
Los impulsos de telemando de las compañías eléctricas pueden
causar una breve oscilación
de la intensidad de la luz.
